Знания в области светодиодного освещения: источник питания светодиодного драйвера

1. Что такое источник питания светодиодного драйвера?

1. Источник питания светодиодов преобразует источник питания в определенное напряжение и ток для управления преобразователем напряжения светодиодов.Обычно: Вход источника питания светодиода включает в себя высоковольтный переменный ток промышленной частоты (т.е. питание от сети), низковольтный постоянный ток, высоковольтный постоянный ток и низковольтный высокочастотный.переменного тока (например, выход электронного трансформатора) и т. д. Выход источника питания светодиода в основном представляет собой источник постоянного тока, который изменяет напряжение при изменении значения падения прямого напряжения светодиода.

2. Основные компоненты светодиодного источника питания включают в себя контроллеры переключения, индукторы, коммутационные компоненты (MOSFet), резисторы обратной связи, компоненты входного фильтра, компоненты выходного фильтра и т. д. В соответствии с требованиями различных случаев существуют также схемы защиты от входного перенапряжения, схемы защиты от пониженного входного напряжения, защита от обрыва цепи светодиода, защита от перегрузки по току и другие схемы.

2, характеристики источника питания светодиодного драйвера

1. Высокая надежность. Как и источник питания светодиодных уличных фонарей, он устанавливается на большой высоте, что делает обслуживание неудобным и дорогим.

2. Высокая эффективность. Светодиод является энергосберегающим продуктом, и эффективность источника питания должна быть высокой.Очень важно отводить тепло от места соединения блока питания внутри светильника.Эффективность источника питания высока, его потребляемая мощность невелика, а тепло, выделяемое в лампе, невелико, что также снижает повышение температуры лампы.Полезно задержать затухание света светодиодов.

3.Высокий коэффициент мощности. Коэффициент мощности – это требование электросети к нагрузке.Как правило, для электроприборов мощностью ниже 70 Вт обязательных показателей не существует.Хотя низкий коэффициент мощности одного электроприбора небольшой мощности окажет незначительное влияние на энергосистему, большое количество освещения, используемого в ночное время, и концентрация аналогичных нагрузок вызовут серьезное загрязнение электросети.Сообщается, что в ближайшем будущем для источников питания светодиодов мощностью 30–40 Вт могут появиться определенные требования к коэффициентам мощности.

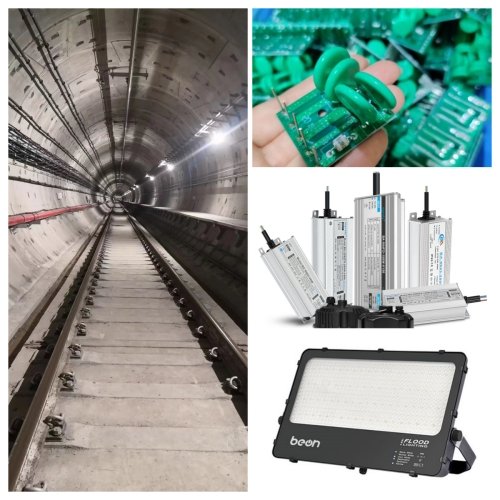

Проект Beon: линия метро Фошань № 1–3, на которой все прожекторы были оснащены приводами Beon.

4. Методы вождения. В настоящее время существует два популярных метода: один — драйвер светодиодов постоянного напряжения, который питает несколько источников постоянного тока, и каждый источник постоянного тока подает питание на каждый светодиод независимо.Таким образом, комбинация является гибкой.Выход из строя одного светодиода не повлияет на работу остальных светодиодов, но стоимость будет несколько выше.Другой — светодиодный драйвер постоянного тока, в котором светодиоды работают последовательно или параллельно.Его преимущество в том, что стоимость ниже, но гибкость плохая.Также необходимо решить проблему отказа одного светодиода, не влияя на работу других светодиодов.Эти две формы некоторое время сосуществовали.Светодиодный драйвер постоянного тока будет лучше с точки зрения стоимости и производительности.Возможно, в будущем это станет основным направлением.

5. Защита от перенапряжения. Способность светодиодов выдерживать скачки напряжения относительно низкая, особенно их способность выдерживать обратное напряжение.Усиление защиты в этой области также важно.Некоторые светодиодные фонари устанавливаются на открытом воздухе, например светодиодные уличные фонари.Из-за переключения нагрузки электросети и возникновения ударов молнии из энергосистемы могут проникнуть различные скачки напряжения, а некоторые скачки напряжения могут привести к повреждению светодиода.Таким образом, все наши светодиодные драйверы BEON имеют определенные недостатки в защите от перенапряжения.Что касается частой замены блоков питания и ламп, то блок питания светодиодов должен обладать способностью подавлять проникновение скачков напряжения и защищать светодиод от повреждений.

6. Функция защиты. В дополнение к обычным функциям защиты светодиодного источника питания лучше всего добавить отрицательную обратную связь по температуре светодиода к выходу постоянного тока, чтобы предотвратить слишком высокую температуру светодиода;оно должно соответствовать правилам безопасности и требованиям электромагнитной совместимости.

3. Его можно разделить на две категории в зависимости от способа вождения.

(1) Светодиодный драйвер постоянного тока:

а.Выходной ток схемы управления постоянным током является постоянным, но выходное напряжение постоянного тока изменяется в определенном диапазоне в зависимости от сопротивления нагрузки.Чем меньше сопротивление нагрузки, тем ниже выходное напряжение.Чем больше сопротивление нагрузки, тем ниже выходное напряжение.Напряжение будет выше.

б.Цепь постоянного тока не боится короткого замыкания нагрузки, но полное размыкание нагрузки строго запрещено.

в.Схема управления постоянным током идеальна для управления светодиодами, но она относительно дорога.

д.Обратите внимание на максимальные используемые значения тока и напряжения, что ограничивает количество используемых светодиодов.

(2) Драйвер светодиода постоянного напряжения:

а.При определении параметров в схеме стабилизации напряжения выходное напряжение фиксируется, но выходной ток изменяется при увеличении или уменьшении нагрузки;

б.Схема стабилизации напряжения не боится размыкания нагрузки, но полностью закорачивать нагрузку категорически запрещено.

в.Используйте схему стабилизации напряжения для управления светодиодами, и к каждой цепочке необходимо добавить подходящий резистор, чтобы каждая цепочка светодиодов отображала равномерную яркость;

д.На яркость будет влиять изменение напряжения при выпрямлении.

4. Текущее состояние источника питания светодиодного драйвера.

Светодиодный источник питания также является вспомогательным продуктом.Качество электроснабжения, представленного в настоящее время на рынке, неравномерно.На основе анализа существующих данных и проблемы плохого освещения, возникшей во время реализации проекта, грубо проанализированы причины текущих недостатков источников питания для светодиодов:

а.Технический персонал компаний, производящих светодиодное освещение и сопутствующую продукцию, недостаточно разбирается в импульсных источниках питания.Производимые ими источники питания могут работать нормально, но некоторые ключевые оценки и электромагнитная совместимость не учитываются достаточно, и все еще существуют определенные скрытые опасности.

б.Большинство производителей источников питания для светодиодов перешли от обычных импульсных источников питания к источникам питания для светодиодов и не имеют достаточного понимания характеристик и использования светодиодов.

в.Стандартов на светодиоды в настоящее время почти не существует, и большинство из них относятся к стандартам импульсных источников питания и электронных выпрямителей.

д.В настоящее время большинство источников питания светодиодов не унифицированы, поэтому их количества в основном относительно невелики.Количество закупок невелико, цена высока, а поставщики компонентов не очень сотрудничают.

е.Стабильность питания светодиодов: широкий диапазон входного напряжения, работа при высоких и низких температурах, перегрев, защита от перенапряжения и другие проблемы не были решены один за другим.

ф.Во-первых, общий срок службы схемы управления, особенно срок службы ключевых компонентов, таких как конденсаторы, при высоких температурах, напрямую влияет на срок службы источника питания.

г.Драйверы светодиодов должны стремиться к более высокой эффективности преобразования, особенно при использовании мощных светодиодов, поскольку вся мощность, которая не выводится в виде света, рассеивается в виде тепла, а эффективность преобразования мощности слишком низка, что влияет на энергосберегающий эффект светодиодов.игры.

часВ настоящее время в приложениях меньшей мощности (1-5 Вт) стоимость источников питания постоянного тока составляет около 1/3, что близко к стоимости источников света, что в определенной степени влияет на продвижение на рынке.

5. Как выбрать высококачественный источник питания светодиодного драйвера

5.1 В соответствии с характеристиками светодиода при выборе источника питания обратите внимание на следующее:

а.Согласно характеристикам тока и напряжения светодиода, идеально использовать привод постоянного тока.Это позволяет избежать изменений тока, вызванных изменениями прямого напряжения светодиода, и в то же время постоянный ток стабилизирует яркость светодиода.

б.Кроме того, световой поток светодиодов обратно пропорционален температуре, поэтому следует свести к минимуму нагрев источника питания и использовать хорошо продуманную систему отвода тепла.Тем самым снижая рабочую температуру светодиода.

в.Чтобы обеспечить общий срок службы светодиода, температура светодиода должна контролироваться в определенном диапазоне.

5.2 В соответствии с характеристиками энергопотребления электросети, требованиями к характеристикам светодиодов и сопутствующим светодиодным продуктам при выборе источника питания для светодиодов следует учитывать следующие моменты:

а.Высокая надежность

Светодиодная продукция в основном состоит из светодиодных чипов и блоков питания, теплоотводящих кожухов, схем управления и т. д. Качество питания светодиодов напрямую влияет на качество продукции.Особенно светодиодные уличные светильники, поскольку они устанавливаются на большой высоте, обслуживание неудобно и дорого.

б.Высокая эффективность

Светодиод является энергосберегающим продуктом, и источник питания также должен соответствовать требованиям энергосбережения.Особенно важна конструкция, в которой внутри лампы установлен источник питания.

Потому что светоотдача светодиодов снижается с увеличением температуры светодиодов.Эффективность источника питания высока, его потребляемая мощность невелика, а тепло, выделяемое в лампе, невелико, что также снижает повышение температуры лампы.Полезно задержать затухание света светодиодов.

в.Режим постоянного тока

Чтобы соответствовать характеристикам VI светодиода, источник питания светодиода должен использовать привод постоянного тока.

д.Защита от перегрузки

Светодиоды обладают плохой ударопрочностью, поэтому защиту в этой области необходимо усилить.Особенно для некоторых продуктов, установленных на открытом воздухе, из-за запуска и грозовой нагрузки сети.Следовательно, источник питания светодиодов должен иметь возможность подавлять перенапряжения и защищать светодиод от повреждения.

е.Функция защиты от температуры

В дополнение к обычным функциям защиты источника питания лучше всего добавить отрицательную обратную связь по температуре светодиодного чипа в выход постоянного тока, чтобы предотвратить слишком высокую температуру PN-перехода светодиодного чипа.

ф.Срок службы светодиодного источника питания

Срок службы источника питания максимально соответствует сроку службы светодиодного чипа.

г.Проблемы рабочей среды

Поскольку окружающая среда в каждом месте разная, важно учитывать условия рабочего места, где используются светодиодные лампы, такие как: температура, влажность, место установки и т. д.
